Media Transmisi Pada Jaringan Komputer

Media Transmisi

• Transmisi data adalah proses penyampaian data antara dua titik melalui jalur media transmisi.

Media transmisi dapat dikategorikan dalam dua kelompok yaitu:

• media terlindung (bounded) ----> kabel.
• media tak terlindung (unbounded) ----> non kabel ---> GEM.

     Karakteristik media terlindung.

• Tahan terhadap EMI (Electrical Magnetic Interference)
• Bandwidth cukup tinggi.
• Sifat atenuasi rendah
• Harga murah

Kabel

     Dua kelompok utama :

• penghantar elektrik (electrical conductor),
• serat optik (fiber optic).

Kabel Koaksial.

Kabel koaksial disebut juga kabel BNC (Bayone-Neill-Concelman atau British Naval Connector).

Twisted-Pair (TP)

     Dua kabel TP :

• STP (Shield Twisted-Pair)
• UTP (Unshield Twisted-Pair)

          Kategori Untuk Kabel UTP

Kabel Serat Optik.

• Kabel serat optik memanfaatkan gelombang cahaya untuk mengirim data melalui gelas tipis atau serat plastik.
• Gelombang cahaya yang digunakan:

1. gelombang cahaya biasa
2. gelombang sinar laser

     Karakteristik dapat disebutkan antara lain sebagai berikut :

• Diameter serat optik sangat kecil.
• Isyarat pulsa cahaya tidak terpengaruh oleh EMI
• Kabel serat optik tidak memancarkan energi elektromagnetik
• Bandwidth sangat tinngi

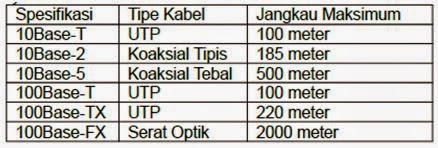

     Perbandingan Jangkau Isyarat Maksimum.

     Dua jenis kabel serat optik :

• SMF (Single-Mode Fiber)

1. diameter 10 μ (mikro meter).
2. jangka 5000 meter
3. Kecepatan 1000 Mbps.

• MMF (Multi-Mode Fiber)

1. Diameter serat 50 mikro meter, 62.5 mikro meter dan 100 mikro meter.
2. jangkau 2000 meter
3. kecepatan 1000 Mbps.

     Ada beberapa tipe kabel serat optik MMF yaitu :

• tipe 50/125,
• tipe 62.5/125,
• tipe 100/125.

          Maksud angka 50/125 adalah bahwa tipe 50/125 punya diameter serat optik sebesar 50
          mikro meter dan diameter cladding sebesar 125 mikro meter.
